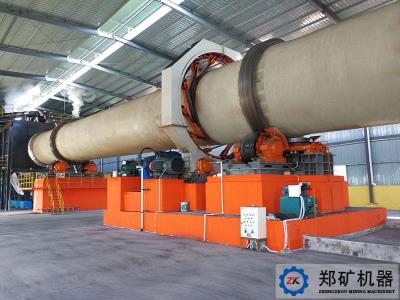

石灰回轉窯

本公司生產的石灰用回轉窯產品自2.5×40m至5.1×72m有十一個規格型號，選用配套的豎式預熱器（YRQ04-YRQ20）和豎式冷卻機（LSF36-LSF112）可滿足產能150-1200 t/d多種規模的生產需求。石灰產品質量穩定均勻，單位能耗、電耗指標經濟合理，粉塵排放低，滿足環保標準。同時可廣泛使用煤粉、焦?fàn)t煤氣、蘭炭爐煤氣、轉爐煤氣、高爐煤氣、電石爐煤氣、天然氣、柴油、重油、液化石油氣、生物質燃料作為原燃材料。

日產量：150-1200t/d

型號：?2.5×40m-?5.1×72m

煅燒溫度：1100±50℃

應用領域：適宜冶金、化工及建材制品工業等煅燒石灰石。

免費獲取報價 技術咨詢

突出優勢

1、回轉窯的產量穩定，適合大、中、小型活性石灰生產線；

2、回轉窯屬敞開式煅燒，窯體結構簡單，受熱均勻，產品質量穩定，過燒率低；

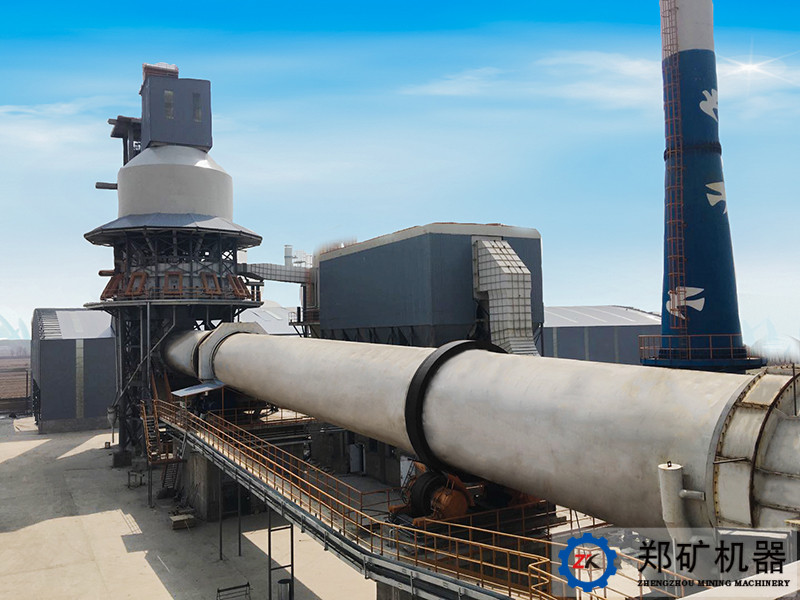

3、在窯尾配置豎式預熱器可充分利用回轉窯內煅燒產生的高溫?zé)煔猓岣呋剞D(zhuǎn)窯的產量；

4、窯頭處配置豎式冷卻器不僅可使高溫石灰驟冷，提高產品活性度，也便于輸送、儲存；

工作原理

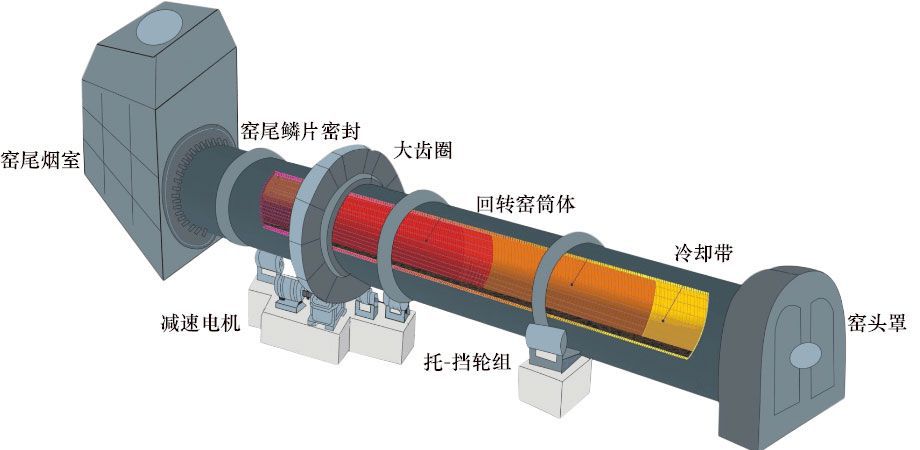

合格粒度的石灰石由預熱器頂部料倉經下料溜管溜入預熱器本體內，在預熱器本體內與來自回轉窯窯尾的高溫?zé)煔鈱⑹沂A(yù)熱至800℃以上，石灰石發生部分分解，再由液壓推桿將其推入轉運溜槽，而后進入回轉窯內高溫煅燒；回轉窯窯尾的高溫?zé)煔獗焕鋮s至250℃以下進入煙氣處理系統。經回轉窯高溫煅燒后的石灰落入豎式冷卻器內，高溫石灰被冷卻風機鼓入的冷風冷卻，將石灰冷卻至環境溫度+60℃以下排出豎式冷卻器，冷卻石灰的二次風被加熱為高溫助燃空氣進入回轉窯參與燃燒。


相關案例：

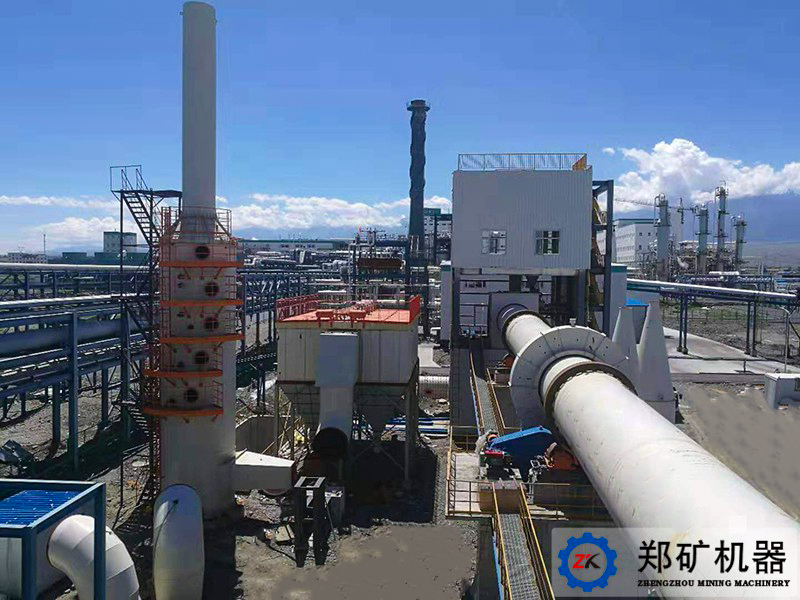

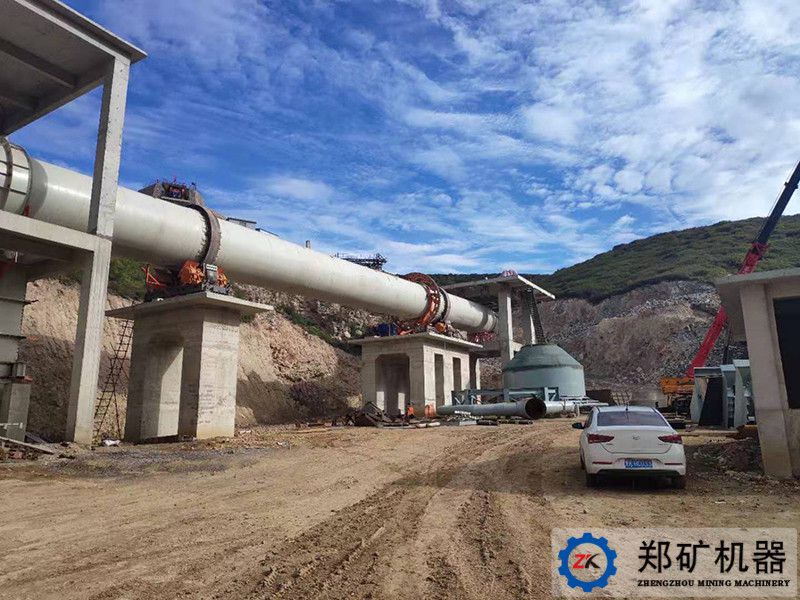

凱賽（烏蘇）400TPD活性鈣生產線	烏茲別克斯坦150TPD石灰生產線	山西壽陽年產10萬噸石灰線項目

技術參數

產能(t/d)	150	200	250	300	350	400	500	600	800	1000	1200
主要設備	主要配套設備型號及技術經濟指標
豎式預熱器	YRQ04	YRQ06	YRQ06	YRQ08	YRQ08	YRQ10	YRQ12	YRQ12	YRQ14	YRQ18	YRQ20
回轉窯	φ2.5×40m	φ2.8×43m	φ3.0×48m	φ3.2×50m	φ3.3×52m	φ3.6×55m	φ3.8×58m	φ4.0×60m	φ4.3×65m	φ4.9×70m	φ5.1×72m
豎式冷卻器	LSF36		LSF44				LSF56		LSF80		LSF112
煅燒溫度 /℃	1100±50
能耗指標 /（kCal/kg）	1200±100								≤1150		≤1100
電耗指標 /（kW·h/t)	40±5
石灰石 : 石灰	1.7~1.78:1
石灰生過燒率 /%	≤5
石灰活性度 /ml	≥340（具體視石灰石的成分確定）
出灰溫度 /℃	環境溫度 +60
石灰石入窯粒度 /mm	10~20/20~40
排放濃度 /（mg/Nm3）	≤10
年工作日天數 / 天	≥340
大修周期 / 年	1~3
操作人數 /（人 / 班）	2~3
適用燃料	煤粉、焦?fàn)t煤氣、蘭炭爐煤氣、轉爐煤氣、高爐煤氣、電石爐煤氣、天然氣、柴油、重油、液化石油氣、生物質燃料
